Asennus
Täällä voit tarkistaa vaiheittaiset ohjeet laitteen asentamiseen. Se on nopeaa ja helppoa, tarkista se!
Ensin varmista, että työmaa on jännitteetön.

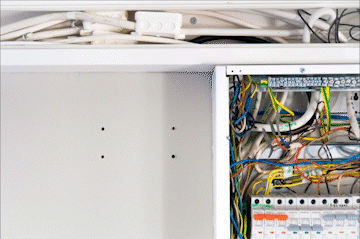

Avaa laitteen kotelo ja kiinnitä laite paikalleen asennuspaikkaan ruuveilla.
Irrota kosketussuoja-vedonpoistaja.
Kuori asennettavan kaapelin ulompaa suojavaippaa niin, että suojavaippa jää kokonaisuudessaan vedonpoistajan ja kotelon alaosan väliin.
Kytke laitteen ohjattavat kuormat (voit ohjata myös kontaktoria, jolloin kontaktorin ohjaaman kuorma voi olla suurempi kuin 10A).
Ruuvaa kosketussuoja-vedonpoistaja paikoilleen ja kiristä niin, että johdot eivät pääse liikkumaan.
Obs. Käytettäessä paksuja kaapeleita, irrota pihdeillä vedonpoistajasta ulokkeet.
Varmista, että esimerkiksi irrallisia, jännitteisiä johdonsäikeitä ei ole näkyvillä (oikein asennettuna kosketussuoja-vedonpoistaja toteuttaa IP20-luokituksen).
Suorita käyttöönottotarkastus ja sulje laitteen kotelo.
Valmista!

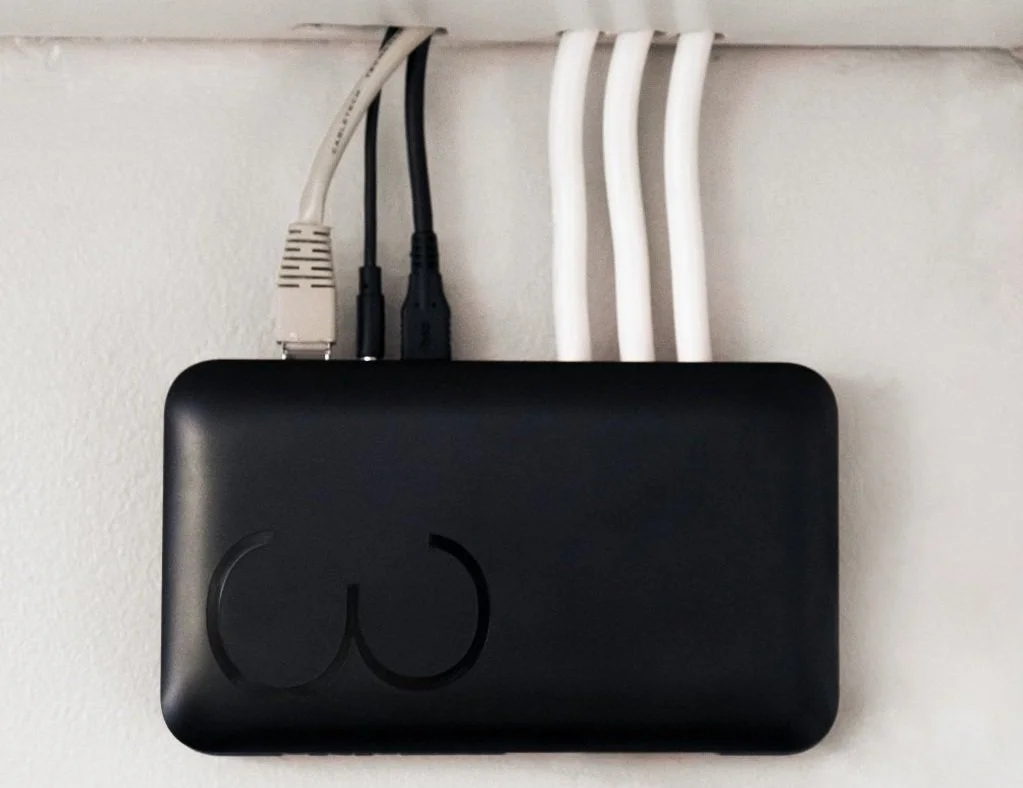

Vain viidellä askeleella sait Enion 3:n asennuksen valmiiksi!!
